형강류 (서포트 및 구조 용 자재) 정보 총망라

현장에서 철골 작업이나 구조물 작업하다 보면
“H빔이냐, I빔이냐, 찬넬이냐” 헷갈리는 경우 많습니다.

이 글에서는 형강류 기본 종류 + 특징 + 쓰임새를
실무 기준으로 깔끔하게 정리합니다.

형강이란?

형강은 말 그대로
일정한 단면 형상을 가진 구조용 강재

쉽게 말해서

• 하중을 버티기 위해 사용하는 철재 구조 부재입니다.

대표적으로 아래 형태들이 있습니다.

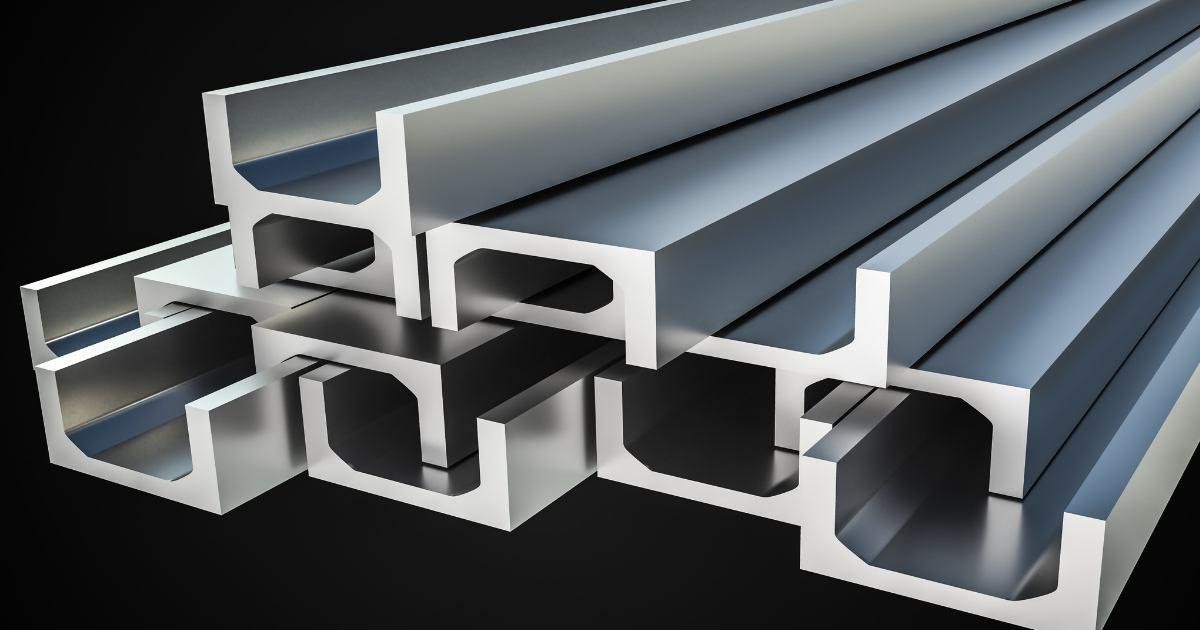

형강류 종류 한눈에 보기

구분	단면 형태	특징	주 사용처
H빔	H형	강성 우수 / 하중 분산 좋음	건물 골조, 기둥
I빔	I형	H보다 슬림 / 휨에 강함	보(Beam), 교량
찬넬(Channel)	U형	한쪽 개방 / 가공 쉬움	브라켓, 보조구조
앵글(Angle)	L형	가볍고 시공 쉬움	프레임, 보강재

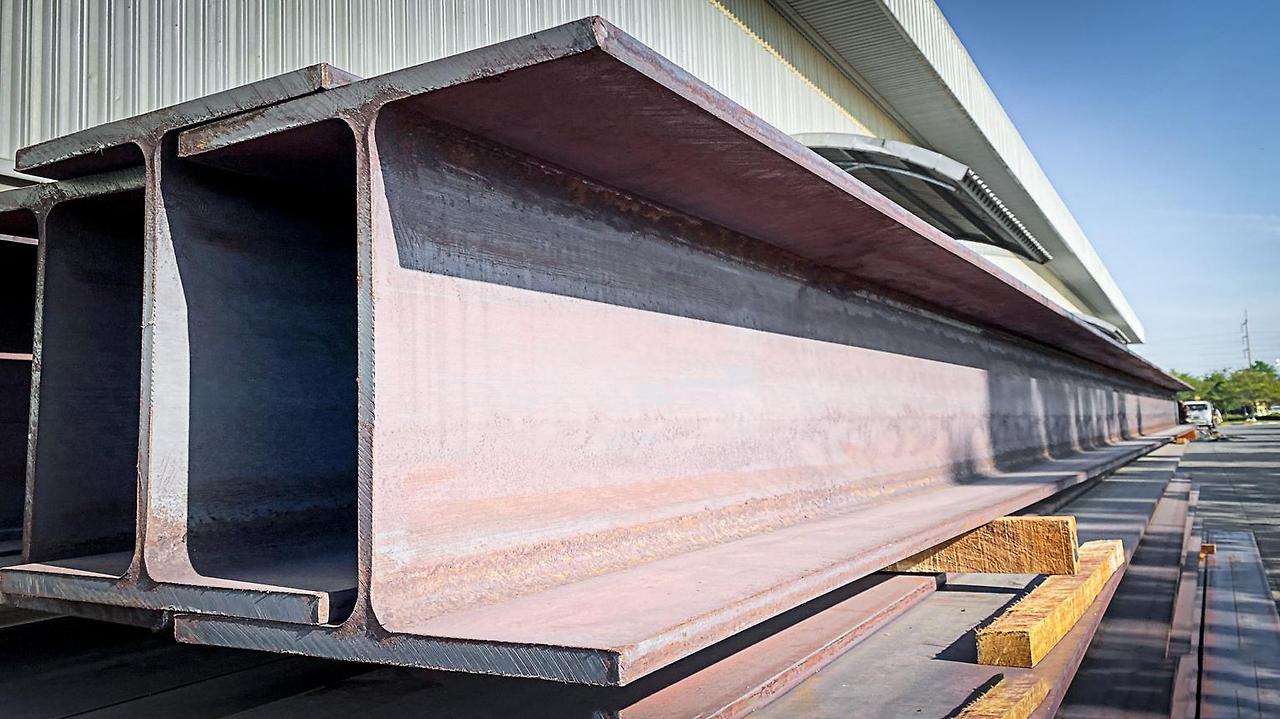

H빔 (H-Beam)

특징

• 단면이 H형으로 되어 있음
• 플랜지(가로) + 웹(세로) 구조
• 양쪽 플랜지가 넓어서 하중 분산이 좋음

실무 포인트

• 기둥 / 대형 구조물에 가장 많이 사용
• 하중 많이 받는 구간 → 대부분 H빔 사용

“건물 뼈대 = H빔”이라고 보면 편함

대표 규격

규격 (H×B)	웹 두께 (t1)	플랜지 두께 (t2)	단위중량 (kg/m)
100 × 100	6	8	17.2
125 × 125	6.5	9	23.8
150 × 150	7	10	31.5
200 × 200	8	12	49.9
250 × 250	9	14	71.8
300 × 300	10	15	94.0

I빔 (I-Beam)

특징

• 단면이 I형 (H보다 얇음)
• 휨(굽힘)에 강한 구조

실무 포인트

• 보(Beam) 역할로 많이 사용
• H빔보다 슬림해서 공간 활용 좋음

→ “길게 뻗는 구조물 = I빔”

대표 규격

규격 (H×B)	웹 두께 (t1)	플랜지 두께 (t2)	단위중량 (kg/m)
100 × 50	5	7	9.3
150 × 75	5.5	8	14.0
200 × 100	6	9	21.3
250 × 125	7	10	29.6
300 × 150	8	11	40.0

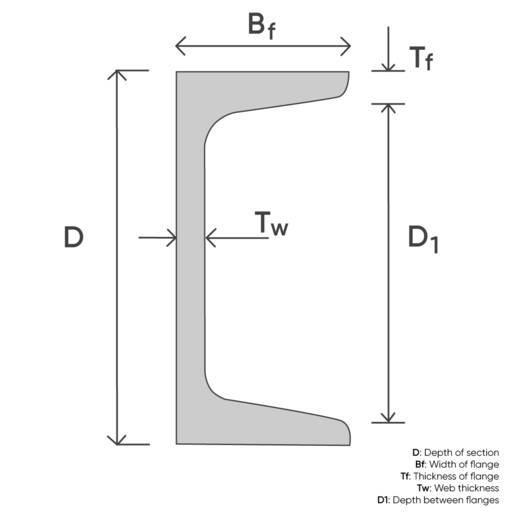

찬넬 (Channel, ㄷ형강, C형강, 시스템 등등)

특징

• U자 형태 (한쪽이 열려 있음)
• 가공, 절단, 용접이 쉬움

실무 포인트

• 설비 지지대, 브라켓 제작
• 경량 구조물, 보조 프레임

배관 지지대, 케이블 트레이 하부 구조에 많이 사용

대표 규격 (ㄷ-형강)

규격 (H×B×t)	단위중량 (kg/m)
75 × 40 × 5	6.92
100 × 50 × 5	9.36
125 × 65 × 6	13.4
150 × 75 × 6.5	18.6
200 × 80 × 7.5	24.6

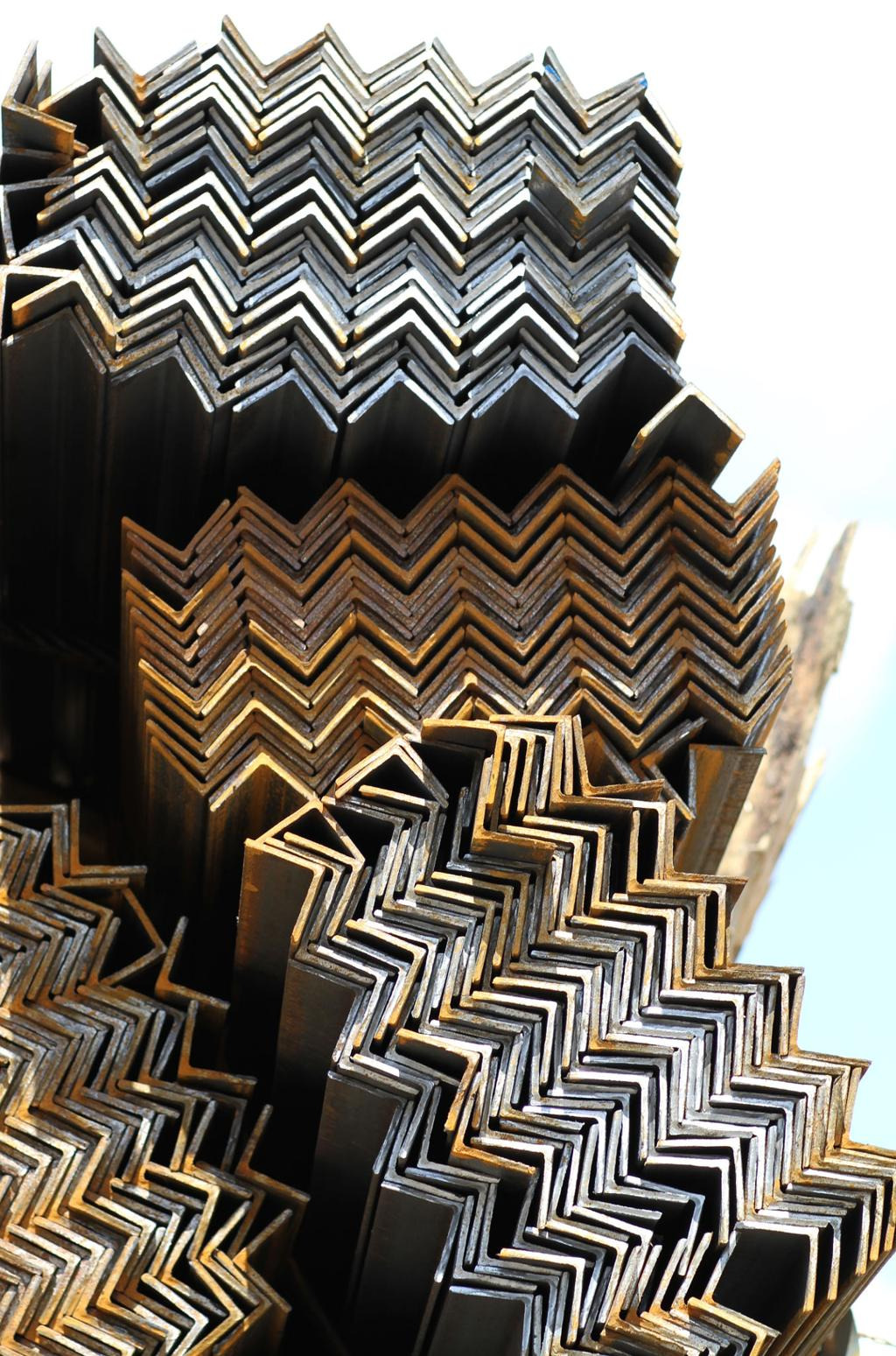

앵글 (Angle)

특징

• L자 형태
• 가볍고 시공이 쉬움

실무 포인트

• 간단한 구조물 제작
• 보강재, 프레임, 소형 구조

“가볍게 만들 때 = 앵글”

대표 규격

규격 (L×L×t)	단위중량 (kg/m)
50 × 50 × 5	3.77
65 × 65 × 6	5.91
75 × 75 × 6	6.85
90 × 90 × 7	9.59
100 × 100 × 10	15.1

실무에서 자주 헷갈리는 포인트

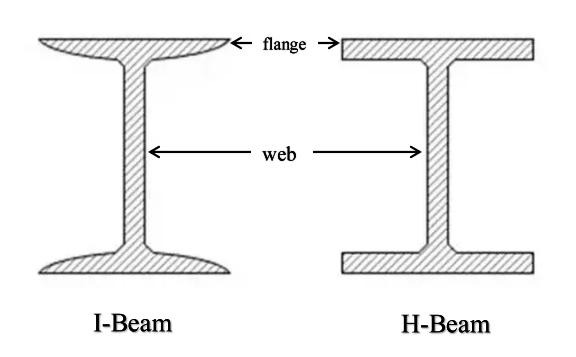

▶ H빔 vs I빔 차이

• H빔 → 두껍고 안정성 중심
• I빔 → 슬림하고 휨 강성 중심

▶ 찬넬 vs 앵글

• 찬넬 → 구조 지지 (U형)
• 앵글 → 보강/프레임 (L형)

현장 기준 정리

• 큰 구조물 → H빔
• 길게 받치는 보 → I빔
• 설비/배관 지지 → 찬넬
• 간단 제작/보강 → 앵글

한줄 정리

형강류는 종류만 알아도
현장에서 도면 이해 속도가 확 올라갑니다.

특히 배관, 설비 쪽에서는 찬넬 + 앵글 사용 비율이 매우 높습니다.

“하중은 H빔, 길이는 I빔, 설비는 찬넬, 간단한 건 앵글”
